［第6回］アルミクロスフレーム【ALCROSS FRAME】

ヨシムラ

80年代中盤、バイクのエンジンが空冷から水冷に移行する時期、さまざまな新しい試みが導入されていた。その一つがカワサキ初のミドルクラス水冷マシンに採用されたアルミクロスフレームだ

80年代中盤、グランプリから撤退したカワサキは、国内他メーカーがレーサーレプリカを意識した車両を発表していく中、GPZ900Rを筆頭に独自のスーパースポーツ路線を歩んでいた。ミドルクラスにおいて、その流れの中で発表された初の水冷4気筒モデルGPZ400Rも、類に漏れず大柄な車格に2本出しのマフラーと他メーカーのモデルとは一線を画した風体だった。時代の流れに逆行するような感もあったが、結果としては、Z400FXに続く爆発的なヒット商品となったのだ。そのGPZ400Rで初めて採用されたのが今回紹介するエンジンを囲うような独特の形状をとるアルミクロスフレームである。

GPZ400Rのカタログには、フレーム単体の写真が掲載され、「ニューコンセプトから生まれた軽量・高剛性を誇るアルミクロスフレーム」とそのパフォーマンスの高さを謳っている。ロゴが作られたのも印象的だ

59psという当時の400ccクラス最大のエンジンパワーに対応するべく耐久性と高剛性を追求。とくにコーナリングや切り返し時に発生するねじれに対してすぐれた強度と復元性を発揮し、いかなる走行条件のもとでもマシンを安定させることを念頭に置いて開発された。形状は上の写真を見てもらえばわかるとおり、メインパイプは、ヘッドパイプからインライン4エンジンの全幅にまで拡がり、テールからフロント斜め下に伸びるシートレールはフォージングプレート上端でメインパイプとクロスしながらエンジンセンター部をホールドすることで十分な強度の確保を目指している。

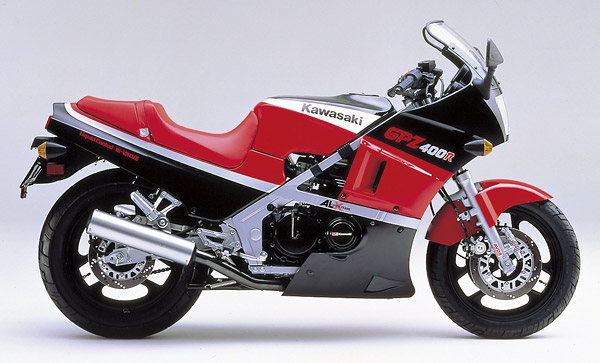

1985 GPZ400R

アルミクロスフレームが初めて採用されたカワサキの水冷ミドルクラスマシン。当時他の3メーカーがレーサーレプリカ路線をとっていたのに対し、独自のスポーツバイク路線を追っていた

最終の(とはいっても93年以降変化はないが)アルミクロスフレームは、エンジンを支えるツインチューブには合わせ材を、ステアリングヘッドやスイングアームピボットには鋳造部品、さらにシートレールからエンジンボトムへとつながるクロスフレーム部には押し出し材を採用している。このように部位によって製法の異なるアルミ材を使用することで、軽量化を図りながら剛性と柔軟性を兼ね備えた理想的なフレームを追求しているのだ。ほぼ同じ太さのアルミ角パイプのみで構成されていたGPZ400Rに比べ、ツインチューブの太さに至っては2倍近い太さへと変わっている。まさに時代とともに進化し、生き残っていった数少ないシステムの一つだと言える。ちなみにZZR400のころは「アルクロスフレーム」と呼ばれていた。

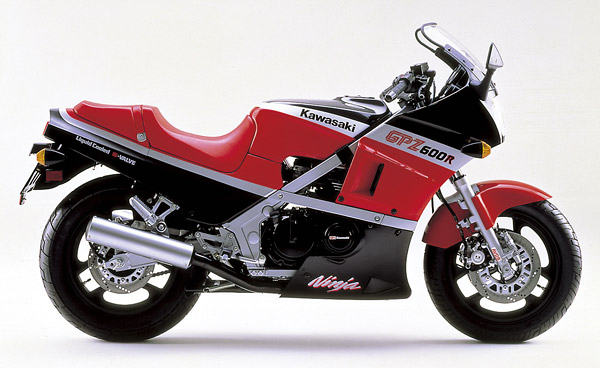

1985 GPZ600R

GPZ400Rの兄貴分ともいえる600Rだが、こちらはアルミクロスではない。スチール製のフレームを採用しているのだ

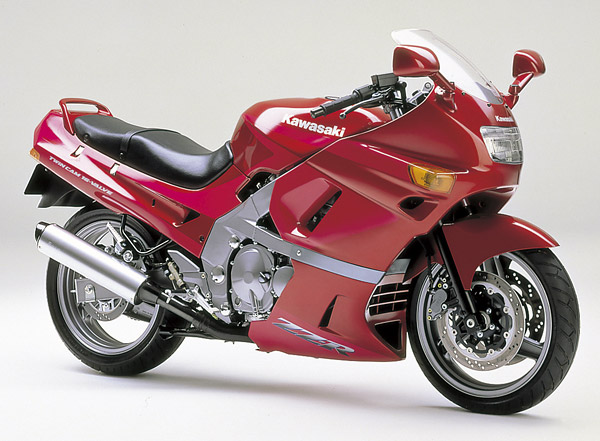

1990 ZZR400

GPZ400Rの後継機といえるZZR400は、400Rのセンターカムチェーンエンジンとアルミクロスフレームを引き継いだ

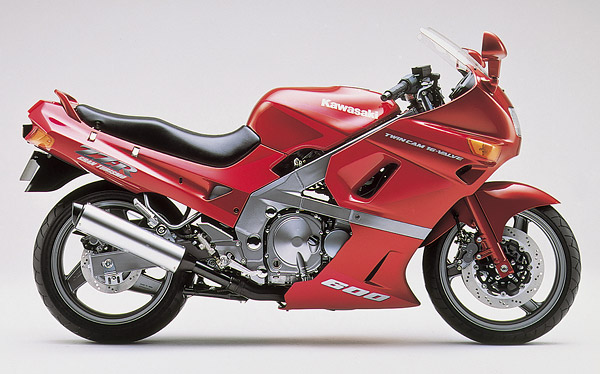

1990 ZZR600

GPZ600Rではスチール製だったフレームも、ZZR600へと進化する際にアルミとなり、アルクロスフレームを採用することとなる

2006 ZZR400

1993年でモデルチェンジし、2006年まで販売が続いた最終型のZZR400。フレームの形状が一部変わったものの引き続きアルミクロスを採用していた
