オイルのにじみ

その昔…といっても1970年代〜80年代くらいだろうか。エンジンオイルの滲みを点検していると「入っている証拠だから少しはやむを得ない」などと、冗談交じりに語られることの多かった。オイルにじみは、まったく無い状態が好ましい。もしあるとしたら、どこからにじんでいるのか? それは滲みなのか漏れなのか? どのように修理すればいいのか? 対策すればいいのか? など、正しい見立てをできるかどうかが大切だ。Z1/Z2系では、シリンダーヘッド周辺とジェネレータカバーをチェック。漏れのある場合は、ガスケットなどの劣化が考えられる。なお、ガスケットなどの劣化は、水冷空冷を問わず現行車も含めて起こり得ることで、漏れが発生したら修理すればよいというレベルの消耗品扱い。特に不安視するような問題ではない

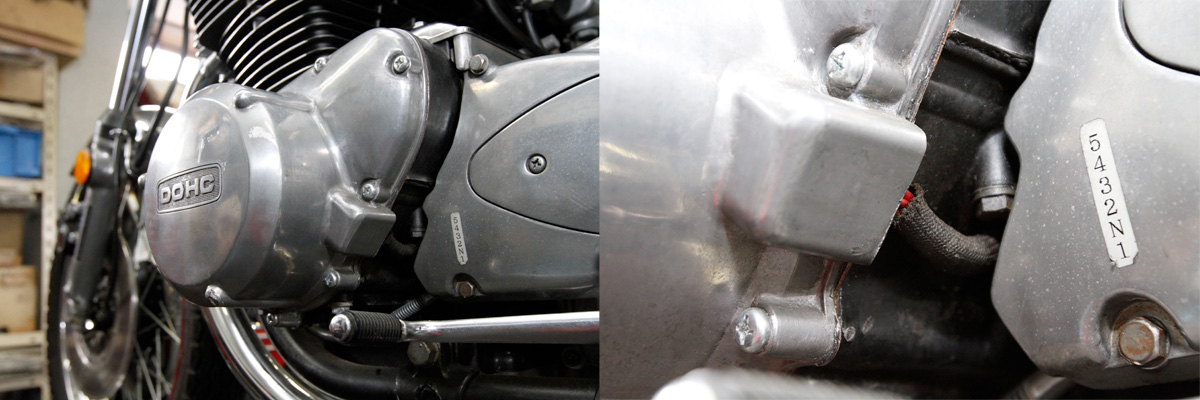

ジェネレータカバーには、発電用のコイルがボルト止め装着されており、配線はカバー下側に取りまわされている。その部分にはまるグロメットから、経年劣化によってオイルが滲み出す

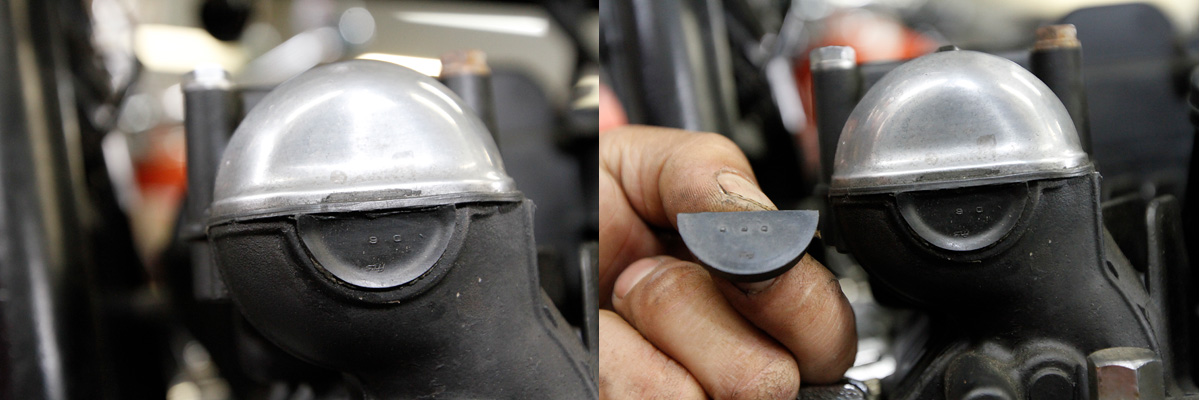

ヘッドカバーとシリンダーヘッドの合わせ面。シール材として紙系のガスケットとゴム系のカムプラグシールが用いられており、定期的な交換をしておかないとオイル滲みが発生してしまう

カムかじりを防ぐオイル溜まり

Z1系エンジンでは、シリンダーヘッド側にオイルタブが設けてあり、長時間のサイドスタンド駐車でもオイルが流れ落ちにくくなっている。これにより再始動時のカムかじりやカムシャフトの摩耗対策としている。ちなみに、Z1系エンジンのカムシャフトは、プレーンメタル支持を採用。メタルの減りがカムシャフトの振れにつながる。振れが大きくなると、リフターの上でアウターシムが暴れるパタパタ音のようなノイズを発生する。Z1系はメタルとカムシャフト交換だけで補修できる

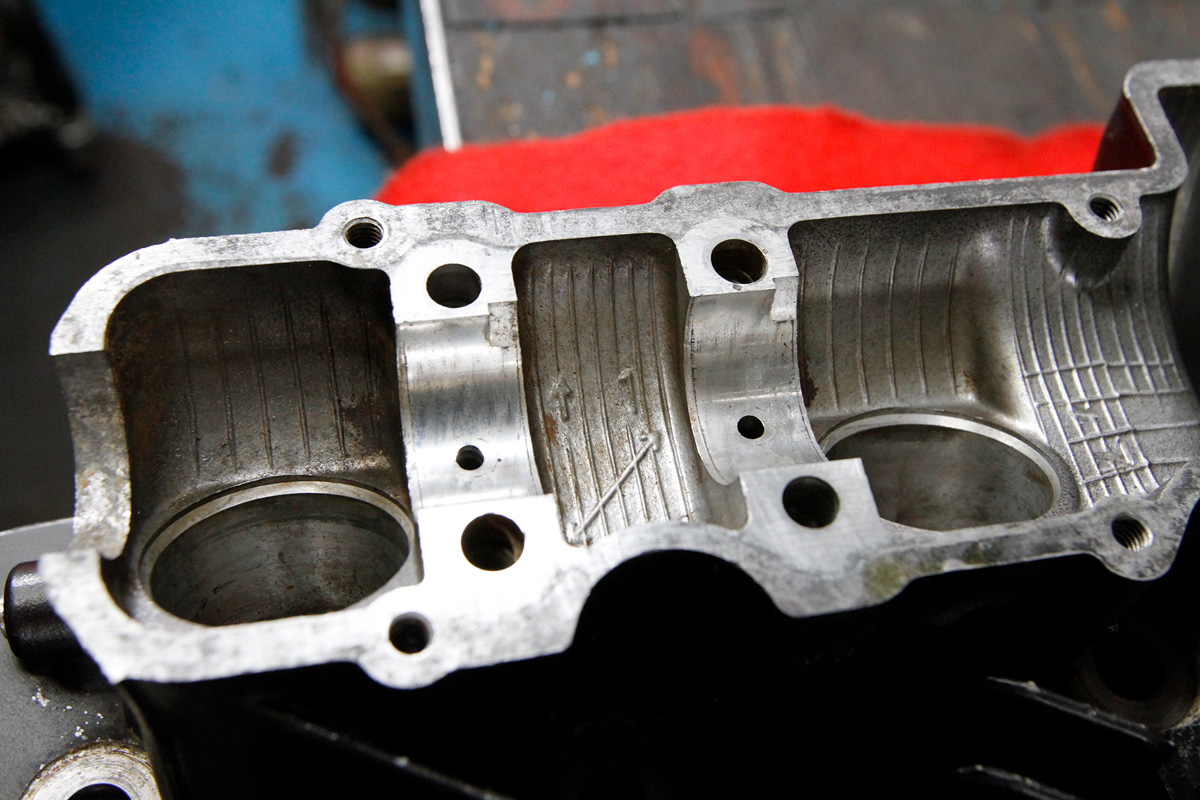

バルブリフター周辺はもちろん、カムシャフトの支持部間にオイルタブが設けられている。これにより、カムシャフトの摩耗はかなり抑えられており、補修コストも抑えられる

ポイントチェックとオイル交換の関係

Z1系エンジンでは、点火制御にポイントブレーカー方式を採用しており、定期的な点検と調整を要する。摩耗するのはポイント接点とポイントアームのヒールで、オイル交換を2〜3回するタイミングでポイントまわりの点検をすると良い。アイドリングが高くなり、回転の落ちが悪くなった場合は、ポイントブレーカー裏側にあるガバナーのスプリングヘタリをチェックする。これはポイントレスとなっているJ系エンジンにも言えることで、ガバナーを採用している車輛に共通する注意点。アイドリングが途切れるなど失火状態がある場合は、コンデンサのパンクを疑う。いずれも部品単体で交換補修できるようになっている

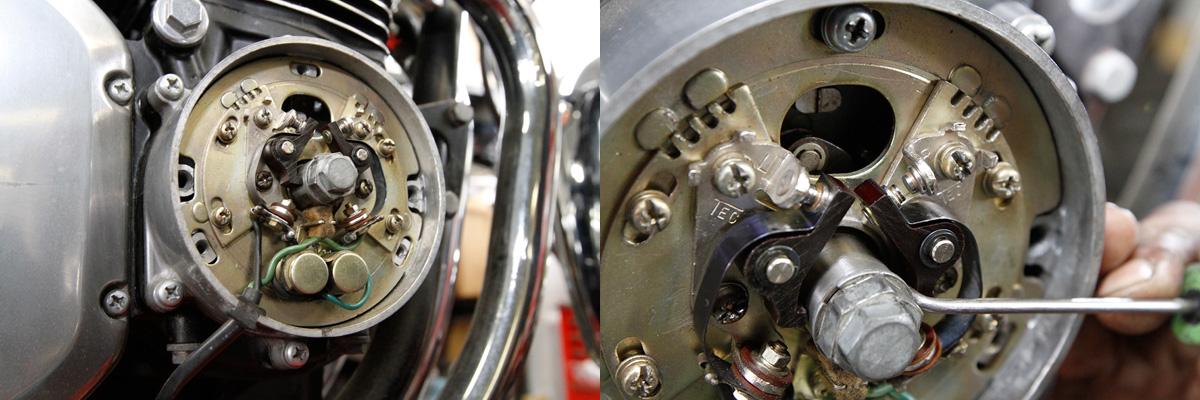

上の写真のうち、右がポイントアームのヒールを指していて、左がポイントの接点。オイル交換2〜3回のタイミングで、これらのポイントまわりをチェックする必要がある

私のオイル管理

年間1万キロ超の稼働具合となっている私のZ750FOUR。街乗りからツーリング、富士スピードウェイのスポーツ走行、取材の移動手段としても乗るが、定期的な点検整備だけで納車当時の好調を維持している。良好なコンディション維持に欠かせないのは、エンジンオイルへのこだわり。交換サイクルは3000km毎を目安としているが、発進停止を頻繁に繰り返す、渋滞に何度もハマるなど、運転状況がシビアコンディションの場合は、交換サイクルを早めるなどして柔軟に対応している。また、シフトチェンジの際に渋さを感じるようになった時は、できるだけ早期に交換を心掛けている。

オイル交換に併せてフィルターも交換する場合は、購入店であるウエマツに持ち込む。フィルター交換なしの場合は自宅でDIY作業。その理由は、フィルターやOリングなど、オイル交換作業に関連する部品も必要となるから。交換時のオイル量は、ロアーとアッパーレベルの中間くらいに収まるよう調整している。オイルの種類は、パラフィン基油の鉱物系または半合成油を好んで使っている。これは私自身のバイク経歴とそれまでの整備データが元になっていて、鉱物系のオイルは性能が緩やかに降下し、性能維持限界に至るまでの期間が長いから。長時間の高負荷または長距離運用の多い私は、スプリントレース的な瞬発力よりも耐久性を重視している。粘度は10W-40から15W-50の間を選ぶ。他の粘度でも試してみたが、結果的にノーマル指定と同レベルがいいようだ

オメガSP-2

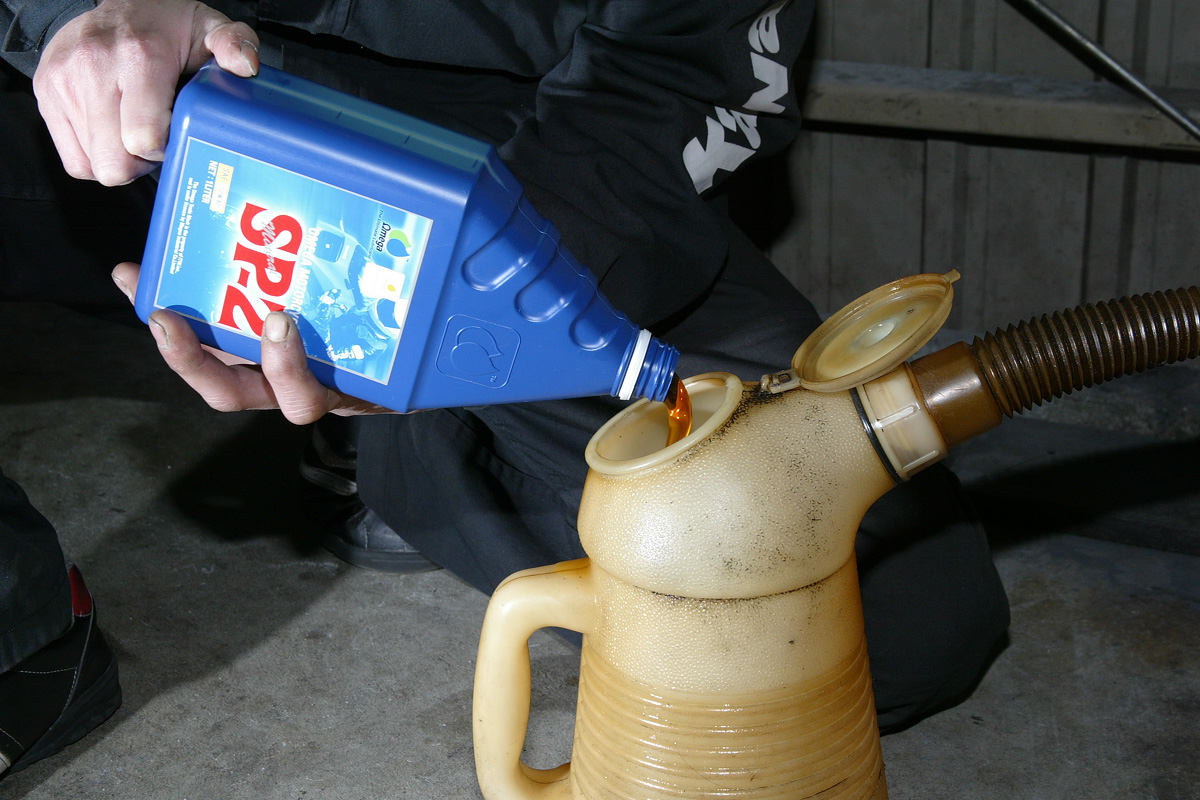

自宅のオイル交換では、オメガSP-2を使用。パラフィン基油のフルミネラルオイルで、長時間運転における安定的な出力特性が確保できる

フリクションモディファイヤ―

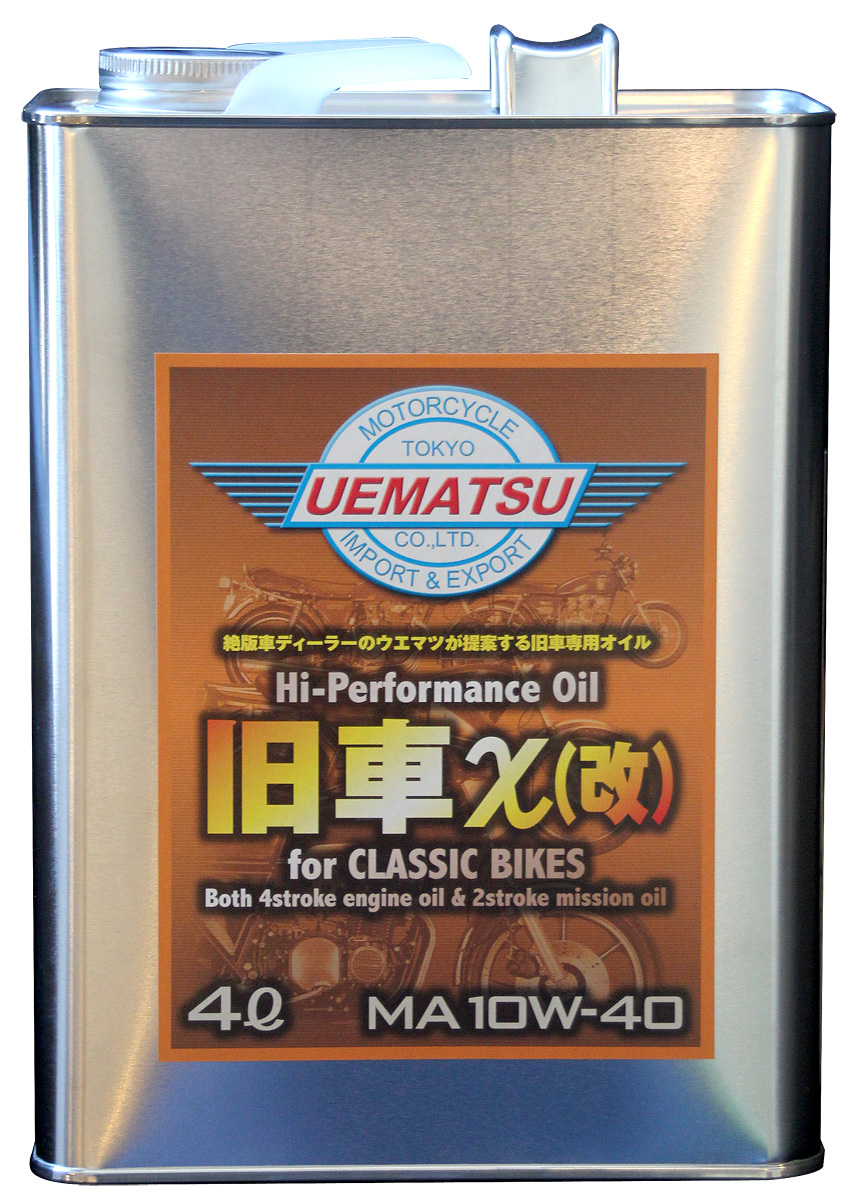

絶版車に精通するウエマツが、絶版車のために用意したオリジナルオイル。高精製基油にFM(フリクションモディファイヤ―の略。減摩剤)などの添加剤を最適フォーミュレーション。保護性能にすぐれる
